Enet410G一二次成套三遥集中式DTU

Enet410G集中式DTU是Enet410的增强型产品，是Enet410基础上适应一二次成套化而专门设计的新一代集中式DTU产品：

l DTU单元整体实现三遥、计量、相间及接地故障处理、通信、二次供电等功能

l 和线损模块一体化集成，完成计量功能，实现各间隔单元的线损管理

l 具备分支/分界的相间故障检测与跳闸、接地故障检测功能

l 实现环进环出的零序电流、零序电压快速录波，采样速度80点/周波，实现单相接地检测功能     Enet410G核心单元满配支持16间隔4U(Ua、Ub、Uc、U0、)，4I（Ia、Ib、Ic、I0、）模拟量采集

Enet410G应用于开闭所、环网柜、配电房、箱式变电站等场所，与一二次成套环网箱、紧凑型箱式变电站配套使用，所有环进环出单元、馈线单元的电源、电流、遥信、遥控等回路通过二次电缆汇总于DTU单元；母线设备单元的电源、电压等回路通过二次电缆汇总于DTU单元。

Enet410G一二次成套三遥集中式DTU

Enet410G适用于如下类型的环网柜单元：

l 负荷开关单元

l 负荷开关-熔断器(组合电器)单元

l 断路器单元

l 母线设备单元

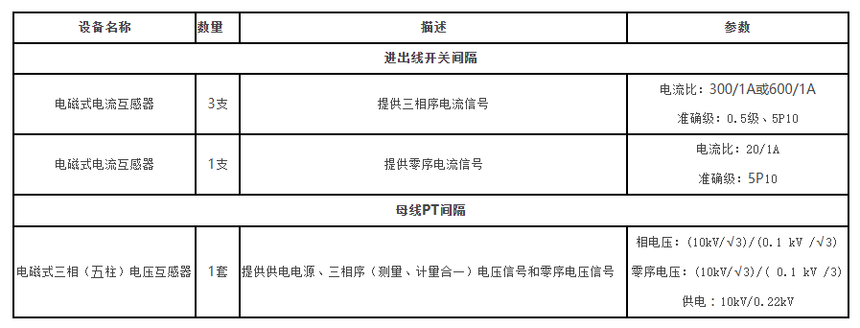

Enet410G针对环网柜开关电磁式互感器如下配置方案：

Enet410G产品特点

Ø 终端硬件平台采用小型化、平台化、模块化、即插即用的设计思想，采用核心板+功能板的硬件设计平台，核心板采用件功能强大的ARM+DSP双核CPU，运算能力强，功能易扩展；功能板通过FPGA的硬件可编程逻辑直控各子板相关功能。

Ø 终端是基于IEC61850标准的新型智能一二次融合成套设备。按照IEC 61850标准规范进行功能建模，形成适用于任何拓扑结构的通用区域配电网的保护模型，采用抽象通信服务接口映射到具体的通信协议栈；基于扩展标识语言（XML）的变电站配置语言（SCL）对系统和终端设备进行配置。配电终端具有模块清晰，功能扩展方便，通信互操作性强的优点。

Ø 终端支持环网柜中环进环出单元、馈线单元的电能量计量功能，满足线损管理技术要求。

Ø 终端电压、电流均支持电磁式互感器、电子式传感器的接入采集功能，内置高精度、宽范围输入的二次互感器，支持每间隔单元独立零序电压(含EVT)、零序电流采集功能，采用了高精度的智能温度补偿策略解决高低温下测量精度受环境影响问题。

Ø 终端核心单元采用标准19英寸4U机箱结构设计，满配支持16间隔4U(Ua、Ub、Uc、U0、)，4I（Ia、Ib、Ic、I0、）模拟量采集。

Ø 具备小电流接地选线功能，满足单相接地故障检测要求。

Ø 终端内置安全芯片，与主站通讯支持硬件加密，所有报文全部采用密文发送，满足国网对于网络安全的要求，保障了设备、电网的安全。

Ø 终端具备2路网口、4路可复用232/485接口，对上主站通讯，对下采集各类传感器设备、备自投、继电保护等智能设备功能。

Ø 终端具备IEC61850通讯协议接口，支持GOOSE、SV、MMS相关通讯模型，支持对配电自动化扩展的相关应用。

Enet410G产品功能和性能

（1）计量功能

DTU集成配电线损采集模块，实现电能计量功能：

l 间隔计量功能，包括：正反向有功电量计算和四象限无功电量计算；功率因数计算。

l 间隔计量数据冻结功能：包括日冻结数据，功率方向改变时的冻结数据。

l 有功电量计算为0.5S级精度、无功电量计算为2级精度，功率因数分辨率0.01。

（2）测量功能

采集各线路的三相电压、三相电流、有功功率、无功功率、功率因数、频率、零序电流和零序电压。

（3）故障处理功能

l 具备馈线间隔的相间故障检测及跳闸功能、相间故障信息上传功能；

l 具备环进环出单元接地故障的检测与接地故障信息上传功能；

l 具备接地故障录波与通信上传功能，接地录波每周波80点。

（4）DTU与互感器（传感器）接口

l 保护、测量、计量电压：采集1组母线电压；三相额定100V/3；测量精度0.5级。

l 零序电压：1路；额定100V/3；测量精度0.5级。

l 保护测量电流：按间隔配置互感器；三相额定1A；测量误差≤0.5％（≤1.2In）；保护测量误差≤3%；短期过量交流输入电流施加标称值的2000%，持续时间小于1s，DTU工作正常。

l 零序电流(非有效接地系统)：按间隔配置互感器；额定1A；测量误差≤0.5％。

l 零序电流（有效接地系统）：按间隔配置互感器；额定1A；测量误差≤3%。

（5）DTU功耗

Enet410G三遥DTU整机功耗不大于50VA（含配电线损采集模块，不含通信模块、后备电源）。
