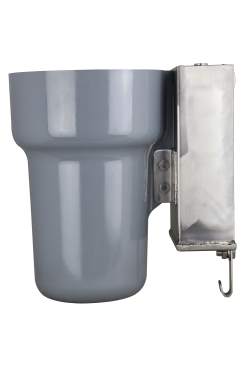

Enet260/Z一二次融合三遥罩式FTU

Enet260/Z产品简介

Enet260/Z三遥罩式FTU具备自适应综合型就地馈线自动化功能，不依赖主站和通信,通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分支多联络配电网架，实现单相接地故障的就地选线、区段定位与隔离；配合变电站出线开关一次合闸，实现永久性短路故障的区段定位和瞬时性故障供电恢复；配合变电站出线开关二次合闸，实现永久性故障的就地自动隔离和故障上游区域供电恢复。

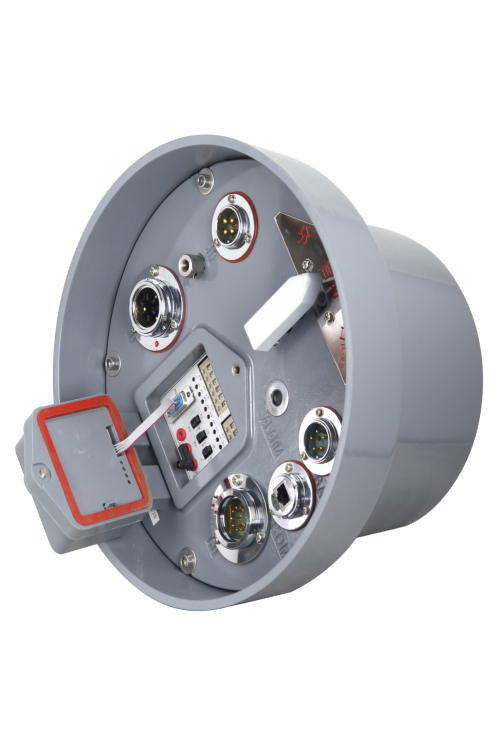

Enet260/Z一二次融合三遥罩式FTU

Enet260/Z产品特点

Ø Enet260/Z三遥罩式FTU终端是基于IEC61850标准的新型智能一二次融合成套设备。按照IEC 61850标准规范进行功能建模，形成适用于任何拓扑结构的通用区域配电网的保护模型，采用抽象通信服务接口映射到具体的通信协议栈；基于扩展标识语言（XML）的变电站配置语言（SCL）对系统和终端设备进行配置。配电终端具有模块清晰，功能扩展方便，通信互操作性强的优点。

Ø 终端硬件平台采用小型化、平台化、模块化、即插即用的设计思想，采用功能强大的ARM+DSP工业级双核CPU，运算能力强，功能易扩展。

Ø 终端支持双侧PT电压的电磁式互感器接入和开关本体的电子式传感器的接入采集功能，内置高精度、宽范围输入的二次互感器，支持采集独立零序电压(含EVT)、零序电流采集功能。

Ø 终端具备内部电能量计量功能（可不配置线损模块），满足线损管理技术要求。

Ø 罩式面板采用标准化设计提供用于电能量检测的脉冲输出RJ45接口，具备用于终端运维的RJ45维护串口功能。

Ø 与主站通讯支持硬件加密，所有报文全部采用密文发送，满足国网对于网络安全的要求，保障了设备、电网的安全。

Ø 具备IEC61850通讯协议接口，支持GOOSE、SV、MMS相关通讯模型，支持对配电自动化扩展的相关应用。

 Enet260/Z产品功能

Ø 遥测功能

交流采样精度达0.2级，有功功率0.5级，无功功率1级。

Ø 遥控功能

遥控分合闸功能及遥控电池活化。

Ø 遥信功能

开关分位，合位，未储能遥信接入，遥信分辨率不大于2ms，具备遥信防抖功能，防抖动时间可设，支持上传带时标的遥信变位信息，具备双位置遥信处理功能，支持遥信变位优先传送。

Ø 电能量采集和线损管理功能

具备电能量计算功能，包括正反向有功电量和四象限无功电量、功率因数，具备采集数据冻结功能，包括日冻结、功率方向改变时的冻结数据。

Ø 故障录波功能

具备故障录波功能，支持录波数据循环存储64条，并支持上传至主站；录波内容应包含故障发生时刻前4个周波和故障发生时刻后8个周波的波形数据，录波点数为80点/周波，录波文件采样标准Comtrade 1999格式，包含电压、电流、开关位置等。

Ø 数据存储功能

具备历史数据循环存储功能，支持历史数据远程调阅，以文件方式上传至配网调度主站；历史数据包括：事件顺序记录、遥控操作记录；日冻结电量、功率反向的电能冻结；电能、功率、电压、电流定点数据；电压、电流日极值数据等。

Ø 就地FA功能

可根据现场应用选择自适应综合型、电压时间型、电压电流时间型、智能分布式馈线自动化逻辑。

Ø 复归功能

具备故障指示自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供电后自动复归，也能根据故障性质（瞬时性或永久性）自动选择复归方式。

Ø 对时功能

支持SNTP等对时方式，接收主站或其它时间同步装置的对时命令，与系统时钟保持同步。

Ø 信息安全防护功能

具备基于内嵌安全芯片实现的信息安全防护功能，安全防护功能包括双向身份认证，遥控、参数配置等的签名验证和数据加密保护。

Ø 后备电源自动充放电管理功能

蓄电池作为后备电源时，具备定时/远方活化功能，低电压报警和保护功能，报警信号上传主站功能。

Ø 故障隔离功能

具备相间短路故障、不同中性点接地方式的接地故障处理功能，并上送故障事件，故障事件包括故障遥信信息及故障发生时刻开关电压、电流值，具备如下保护功能：

l 线路短路、线路接地、母线接地、PT断线告警检测

l 失压、过压告警/保护

l 过流一、二、三段告警/保护

l 反时限保护

l 过载、重载告警/保护

l 零序一、二、三段方向告警/保护

l 非遮断电流闭锁

l 励磁涌流检测

l 三相二次重合闸保护

l 合闸后加速保护

l 来电合闸、失压分闸

l 双侧有压闭锁保护
