1、基于EN-2000的集中型FA方案

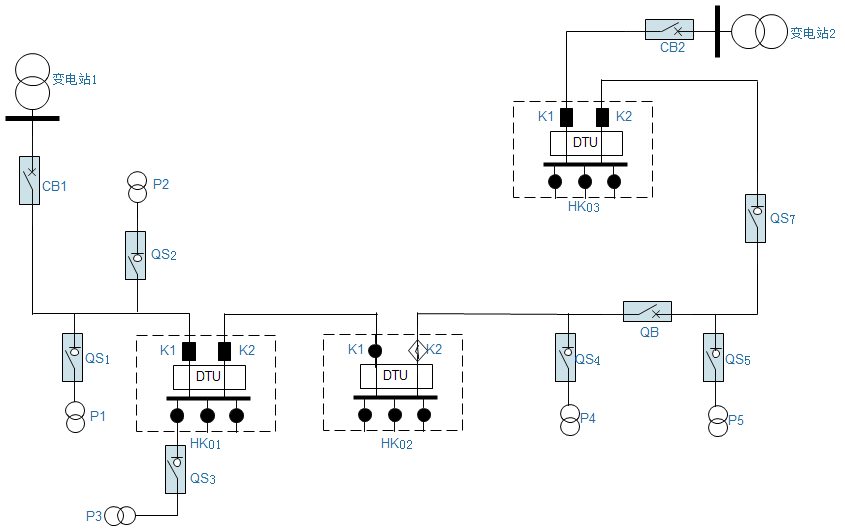

基于EN-2000配电自动化(SCADA)系统和Enet200系列FTU、Enet400系列DTU，FTU/DTU和SCADA主站间依靠可靠光纤通信，可以实现集中型配网自动化（FA）方案。正常情况下，主站SCADA系统实时监控馈线运行情况。当线路发生相间短路、单相接地故障时，FTU/DTU将故障信息及时上传主站系统，主站系统对故障点实现准确定位，通过自动或手动遥控的方式断开故障点两侧的开关，实现快速故障隔离；合上开关出口开关、联络开关，实现非故障线路的供电恢复。

2、基于Enet200的就地重合器式FA方案

2.1 就地重合器式FA介绍

就地重合器式馈线自动化（FA）适用于主站与终端间不具备可靠通信条件的区域或不具备通信条件的区域。可应用于架空线路、架空电缆混合线路以及电缆线路。

就地重合器式馈线自动化是指发生故障时，通过线路开关间的逻辑配合，利用重合器实现线路故障定位、隔离和非故障区域恢复供电。

就地重合器式FA也可以和主站系统配合使用：

l 就地重合器式FA独立于自动化主站，就地实现区域内故障定位、故障隔离和供电恢复，从而实现完整的FA功能；

l 主站系统为互动和优化提供技术手段，主要承担数据分析和管理辅助决策的功能，并通过YK功能作为就地重合器式FA操作补充。

就地重合器式FA分为以下几种类型：

l 电压时间型FA

l 电压电流时间型FA

l 自适应综合型FA

2.2 Enet200系列FTU的FA逻辑

Enet200系列产品全部具有三遥（遥信、遥测、遥控）和保护动作功能。在FA应用上，可以灵活配置保护动作逻辑、电压-时间型动作逻辑、电压-电流时间型动作逻辑，以及自适应综合型动作逻辑。

2.2.1 保护动作逻辑

Enet200系列FTU具有限时速断、过流、零序保护功能，可以直接切除故障。

Enet200系列FTU具有重合闸功能，可以配置重合闸一次、二次和三次重合闸。

Enet200系列FTU和断路器配合，可以应用于变电站出线开关、分段/联络断路器、用户分界断路器，具备相间故障检测及跳闸功能，单相接地故障检测及跳闸功能。

2.2.2 看门狗控制逻辑

Enet200系列FTU具有限时速断、过流、零序保护功能，应用于用户分界开关，和断路器配合可以实现看门狗控制逻辑：

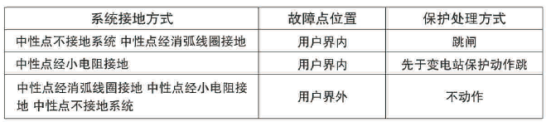

（1） 单向接地故障处理：

（2） 相间短路故障处理：

Enet200系列FTU和用户分界负荷开关配合，组成用户分界智能负荷开关，控制逻辑如下：

l 在发生单相接地故障时，控制逻辑同断路器开关的控制逻辑；

l 在发生相间短路故障时，由变电站出线开关保护动作跳闸，线路失电，用户分界智能负荷开关如果有故障电流记忆，则失压分闸并闭锁。

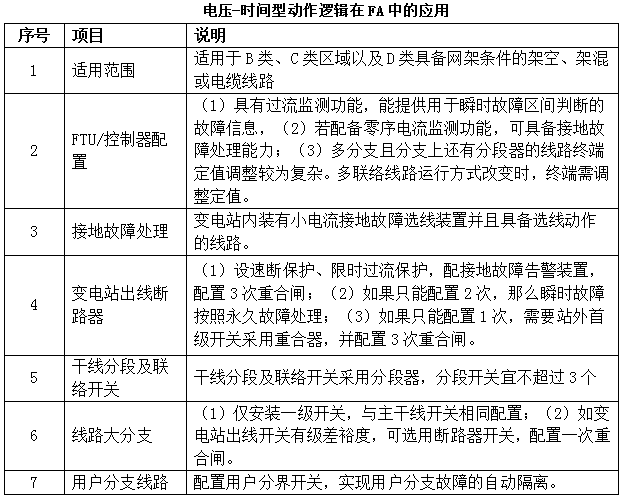

2.2.3 电压-时间型动作逻辑

Enet200系列FTU具有“无压分闸、来电延时合闸”的控制逻辑，和负荷开关配合，应用于配电线路的分段/联络开关，在“电压-时间型”馈线自动化中，作为FA方案中的“电压-时间型分段器”使用。它和变电站出线开关相配合，通过二次合闸来实现故障隔离和非故障区段的供电恢复。

电压-时间型控制逻辑有两个重要参数需要整定：X时限和Y时限。

l X时限：它是指从分段器电源侧加压至该分段器合闸的时延，一般设为7秒。

l Y时限：它的含义是若分段器合闸后在未超过Y时限的时间内又失压，则该分段器分闸并被闭锁在分闸状态，下一次分段器电源侧加压时也不再自动重合。Y时限一般设为大于1秒。

2.2.4 电压电流时间型动作逻辑

Enet200系列FTU具有“记忆失压次数和过流次数”的控制逻辑，和负荷开关配合，应用于配电线路的分段/联络开关，在“电压-电流时间型”馈线自动化中，作为FA方案中的“电压-电流时间型分段器”使用。它和变电站出线开关相配合，通过多次重合闸实现故障区间隔离和非故障区段恢复供电。

电压-电流时间型控制逻辑也有X时限和Y时限两个重要参数，意义和电压-时间型控制逻辑相同。另外还有如下重要参数：

l 失压计数次数：在一次故障处理周期内，失压计数次数达到设定值以前，执行来电延时合闸的动作逻辑，如果达到了设定值，则闭锁于分闸状态。

l 过流计数次数：在一次故障处理周期内，过流计数次数达到设定值以前，执行来电延时合闸的动作逻辑，如果达到了设定值，则闭锁于分闸状态。

l 计数复位时间：在一次故障处理过程中，失压计数次数和过流计数次数均未达到设定值，在一定的复位时间后会清零并恢复到预先整定的初始状态，为下一次故障处理做好准备。

2.2.5 自适应综合型动作逻辑

自适应综合型馈线自动化是通过“无压分闸、来电延时合闸”方式、结合短路/接地故障检测技术与故障路径优先处理控制策略，配合变电站出线开关二次合闸，实现多分支多联络配电网架的故障定位与隔离自适应，一次合闸隔离故障区间，二次合闸恢复非故障段供电。

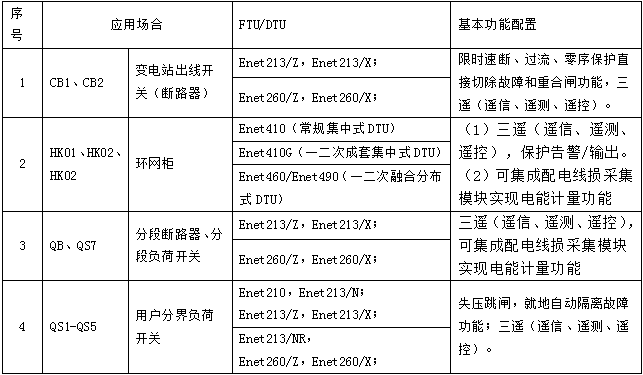

2.3 Enet200系列FTU产品在FA中的应用

能联电气把配电自动化的基础部分作为公司的业务发展方向，Enet200系列FTU产品，能满足和适用于各种类型的FA实施方案。
