Enet213/NR产品简介

   Enet213/NR一二次融合开关控制器是专为中压户外弹操机构、永磁机构一二次融合开关设计的控制设备，它是在Enet213/N系列常规开关控制器的基础上，改进了遥测采样接口，支持电子式互感器、零序电压电子式互感器采样接口的高性价比开关控制器产品。

Enet213/NR和一次本体设备采用标准化航空插接头连接，当开关负荷侧和主干线路发生单相接地故障时，FTU控制器启动电流保护，开关本体分闸，从而达到切除线路故障、缩小停电范围的目的。

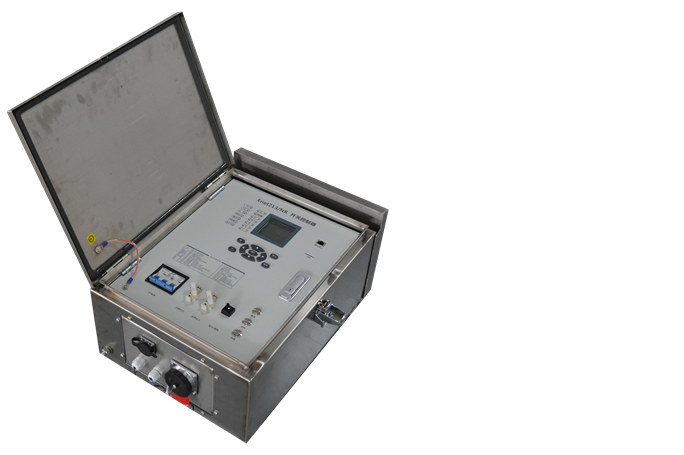

Enet213/NR一二次融合开关控制器

Enet213/NR产品特点

Ø 配电终端采用了双CPU结构的硬件平台，各模块间基于总线进行数据交互，支持热插拔。

Ø 通讯功能齐全，信息安全度高，支持信息安全加密功能。

Ø 采样单元支持传统电磁式互感器、电子式传感器、零序电压传感器(EVT)等接入方式进行模拟量采集。

Ø 终端对一次设备统一化标准航插接口，满足不同厂家互换性要求。

Enet213/NR产品功能

Ø 遥测功能

交流电压采样精度:0.5级，交流电流采样精度:0.5级，有功无功精度1级，10倍额定电流测量误差<3%。

Ø 遥信功能

开关分位，合位，未储能遥信接入，遥信分辨率不大于2ms，具备遥信防抖功能，防抖动时间可设。

Ø 遥控功能

接收主站遥控分、合闸操作，远方电池活化操作。

Ø 本地控制功能

支持本地手动分合按钮对开关的分合闸操作，支持短距离无线遥控器对开关的分合闸操作。

Ø 远程通讯功能

支持GPRS/4G网络通讯功能、支持GSM短信功能、通讯协议支持DL/T634.5101-2002、DL/T634.5104-2002等多种通信协议。

Ø 本地维护功能

终端自诊断、自恢复功能，通过液晶设置保护定值、闭锁电流、跳闸延时等。

Ø 状态指示

具备运行、网络、短路、接地、告警、重合等信号状态指示。

Ø 数据存储功能

具有历史数据存储功能，包括事件顺序记录（SOE）、遥信变位记录（COS）、远方和本地操作记录、装置异常记录、保护告警事件、遥测历史数据记录等。

Ø GSM短信功能

可实时查询开关状态及遥测数据，发生故障主动发送故障信息短信；具备短信分、合闸操作功能；具备短信权限设置，管理员可对责任人进行短信分权设置功能。

Ø 故障隔离功能

实时采集线路电流及开关状态信息进行故障判别与隔离，具体实现如下保护功能：

l 相间短路保护、零序过流保护、三段式过流保护、反时限保护

l 三次重合闸、重合闸后加速

l 防涌流误动保护

l 上电合闸、失压分闸

l 过压、欠压保护

l 预付费跳、合闸
