Enet213/N开关重合控制器(FTU)
来源:本站    日期:2017/9/20    【关闭】

Enet213/N产品简介


   Enet213/N系列开关控制器为箱式结构,和10(20/6)kV开关配合组合成智能开关,开关可以是弹操、电磁和永磁类操作机构。当开关负荷侧发生相间短路故障、单相接地故障时,电流保护动作,分断开关,从而达到切除故障线路、缩小停电范围的目的。

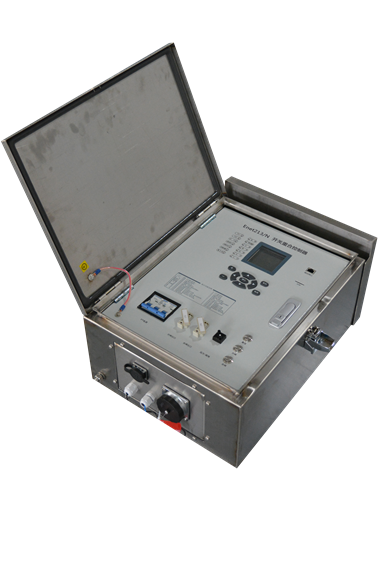

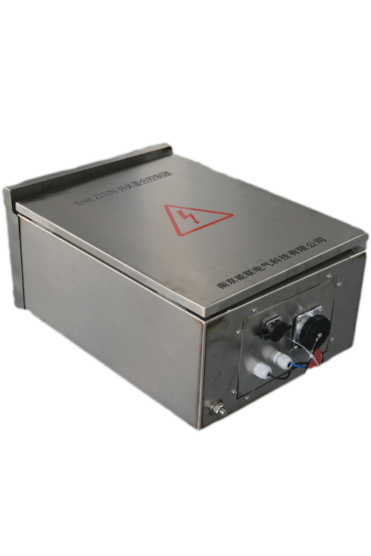

Enet213/N开关重合控制器


Enet213/N产品特点


Ø 针对电磁、弹操机构、永磁具备不同的动作逻辑和控制时序,保障开关本体操作机构稳定可靠动作。

Ø 配电终端采用了双CPU结构的硬件平台,各模块间基于总线进行数据交互,支持热插拔。

Ø 通讯功能齐全,信息安全度高,支持信息安全加密功能

Ø 支持GPRS通讯和GSM短信同时运行功能,支持4G模块接入。

Ø 终端内置高精度、宽范围(20In)输入的二次互感器,支持开关本体的独立零序电压、零序电流采集功能。

Ø 具备预付费表远动控制功能。



Enet213/N产品功能


Ø 遥测功能

交流电压采样精度:0.5级,交流电流采样精度:0.5级,有功无功精度1级,10倍额定电流测量误差<3%

Ø 遥信功能

开关分位,合位,未储能遥信接入,遥信分辨率不大于2ms,具备遥信防抖功能,防抖动时间可设。

Ø 遥控功能

接收主站遥控分、合闸操作,远方电池活化操作。

Ø 本地控制功能

支持本地手动分合按钮对开关的分合闸操作,支持短距离无线遥控器对开关的分合闸操作。

Ø 远程通讯功能

支持GPRS/4G网络通讯功能、支持GSM短信功能、通讯协议支持DL/T634.5101-2002DL/T634.5104-2002等多种通信协议。

Ø 本地维护功能

终端自诊断、自恢复功能,通过液晶设置保护定值、闭锁电流、跳闸延时等。

Ø 状态指示

具备运行、网络、短路、接地、告警、重合等信号状态指示。

Ø 数据存储功能

具有历史数据存储功能,包括事件顺序记录(SOE)、遥信变位记录(COS)、远方和本地操作记录、装置异常记录、保护告警事件、遥测历史数据记录等。

Ø GSM短信功能

可实时查询开关状态及遥测数据,发生故障主动发送故障信息短信;具备短信分、合闸操作功能;具备短信权限设置,管理员可对责任人进行短信分权设置功能。

Ø 故障隔离功能

实时采集线路电流及开关状态信息进行故障判别与隔离,具体实现如下保护功能:

相间短路、零序过流、三段式过流、反时限保护

三次重合闸、重合闸后加速

防涌流误动保护

上电合闸、失压分闸

过压、欠压保护

预付费跳、合闸
